熱泵蒸發器加熱系統技術條件及要求

來源： www.silverdragonsstudio.com瀏覽量：載入中...發布時間：2023.07.06

本著“能源高效利用”的原則，將蒸氣噴射式熱泵的應用發揮極致，使本身COP較低的蒸氣噴射式熱泵系統結合行業的自射特點，巧妙的應用方式使熱效率達最大化；下面虎博小編就給大家講解一下熱泵蒸發器加熱系統技術條件及要求。

技術條件及要求：

Ⅰ.產品達到的標準：

1 GB繪圖標準

2交貨時應包括必要的說明書和國家標準的保險。

Ⅱ.技術數據：

1燃料種類：標準設計為天然氣；

■熱值：低熱值為8400Kcal/Nm3,高熱值為9500Kcal/Nm3

■壓力：入口壓力必須小于6000Pa(其它單位表示：600mmH2O、6Kpa、0.06bar、0.006Mpa)/Nm3

2 Hot-300型：輸入天然氣量：Max30Nm3/h；外形尺寸見附圖一(活頁)。

3蒸汽加熱目標溫度：≧185℃。

4最大升溫速率：在30分鐘的時間內，將蒸鍋中的水從常溫升至100℃蒸發。折合成每分鐘升溫速率為：6℃/min。

產品的組成及特點：

產品由燃燒主機、盤管式換熱器（蒸發器），熱泵，冷凝器（盤管式熱熱器，相變發熱），回水箱，水泵，節流閥多部分組成；

其中：主機為單獨隔離安裝（參照鍋爐房安裝標裝），含燃?xì)饨M合閥、風機及控制單元，熱風換熱器，蒸氣盤管換熱器；煮酒器：沒在水位液面下安裝，含金屬換熱管、疏水閥、水箱，水泵；

燃燒系統設計先進品DUNGS全套預混燃燒系統，含德國EBM風機G1G1701 5001NW，DUNGS閥組MBC300NW，空氣收集氣，PLC帶觸屏控制箱；

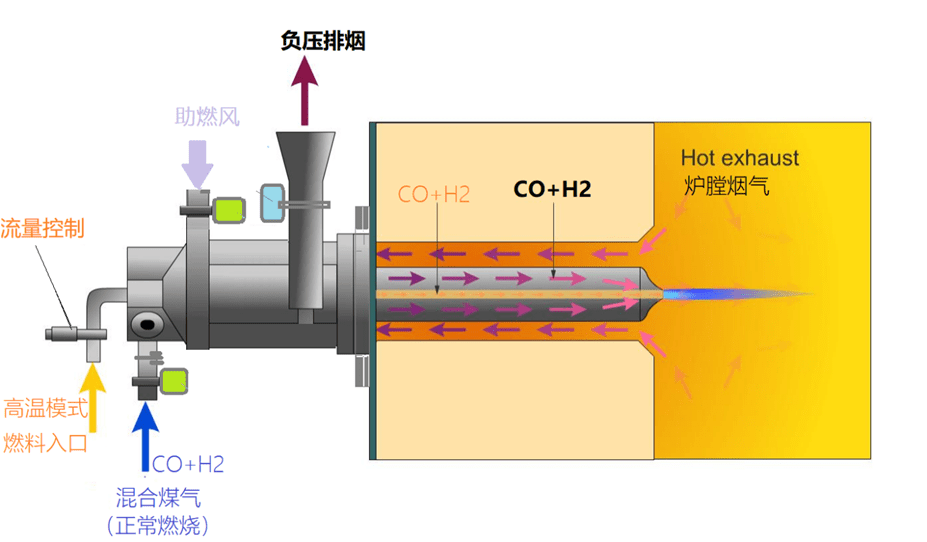

包含有燃料輸入通道、燃料預混自動比例調節閥、風機、金屬纖維燃燒器、煙氣和燃燒+助燃風換熱器、排煙通道、全效空氣換熱器、空氣通道。并通過空氣通道與燃料的精確比例配置，并增壓高速混合燃?xì)馀c空氣的配比，輸送到燃燒通道內點火，在金屬表面燃燒，設計有火焰長度小，降低理論燃燒溫度，減少NOX生成。爐溫達到了使用要求，其NOX排放量在30ppm以下，大大低于環保要求標準。

燃?xì)鉄毂旧砼鋫潼c(diǎn)火及監測裝置，采用德國Krom紫外線電眼，點火采用意大利COFI點火變壓器升溫方便，燃燒穩定可靠，完全燃燒，可實現全自動操作。

每個單元按照蒸酒爐的規格設計，配置，滿足單臺獨立加熱生產的要求?？刹捎枚嗯_(tái)并聯安裝方工適應各類企業不同生產的需要，應用范圍寬。

安裝種方式：對酒蒸鍋和管道及場地僅作局部布置、管道作改造，滿足換熱器安裝在蒸鍋里，即可調試生產?？朔吮仨毰渲脡毫﹀仩t及鍋爐房人員與壓力容器專制管理等設施的麻煩與較高的費用。

預混燃?xì)饨饘倮w維燃燒器的火焰做成內環圓形、形成圓柱形狀向內火焰，適合浸沒在水中加熱生成蒸汽加熱蒸餾冷凝的工藝需要。整體設備運行工廠時任意位置檢測溫度低于攝氏130度；煙氣排放溫度小于攝氏65度(選裝半導體制冷裝置后煙氣換熱器后的排煙溫度小于65攝氏度)
