KROM燒嘴控制器 BCU 460, BCU 465適用于間歇運行或連續運行的燃燒器控制，下面虎博小編就分四段一一給大家來解答。

KROM燒嘴控制器 BCU 460, BCU 465使用技術 二

? 通過紫外線、電離或使用爐膛溫度的進一步選擇進行火焰控制

? 使用 PC 編程和診斷軟件 BCSoft 進行簡單的系統集成

? 帶可選的閥門驗證系統

? 具有可選的工作模式，可減少熱氮氧化物

? 使用可選總線模塊進行現場總線連接（PROFIBUS、PROFINET、EtherNet/IP）

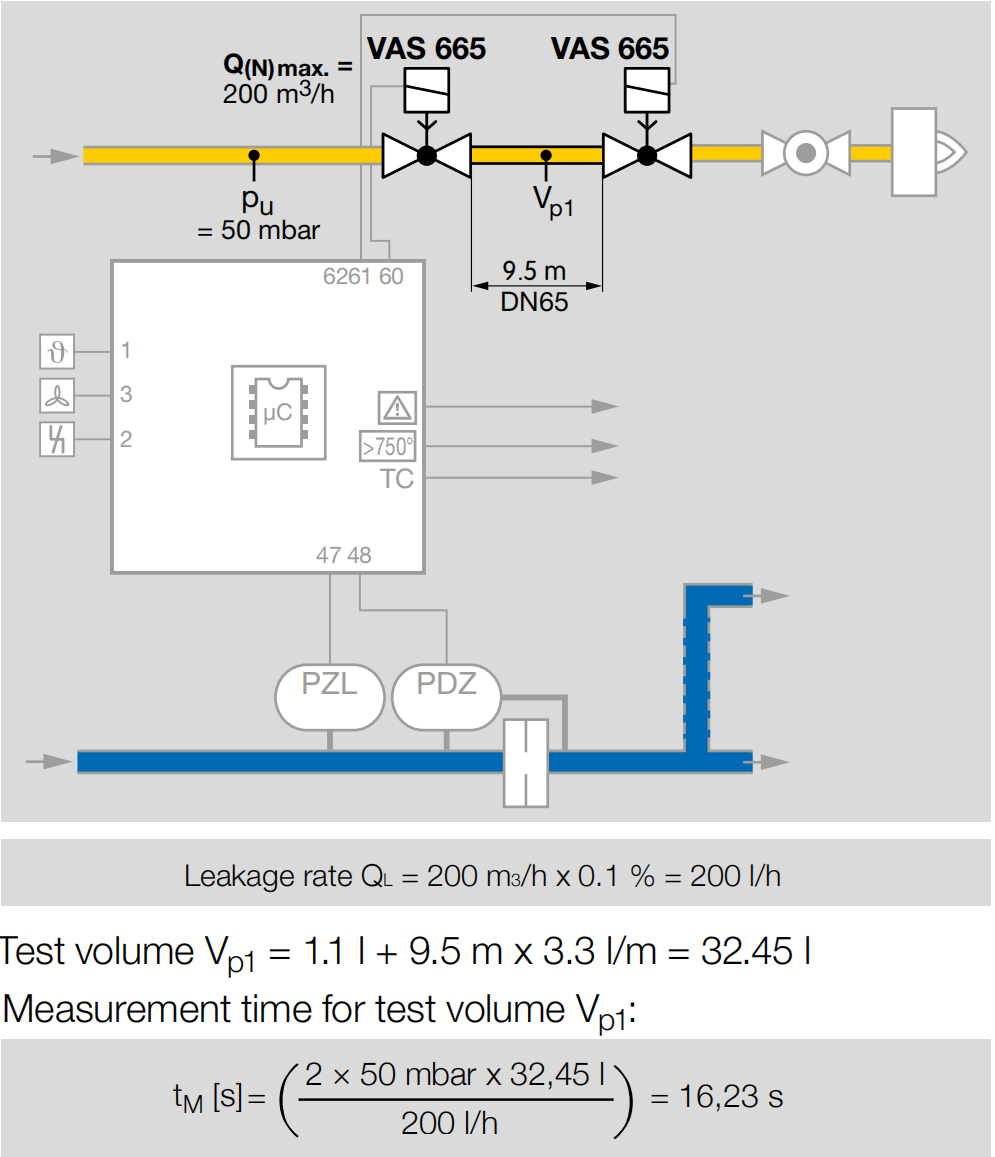

計算示例2

閥門 VAS 665，距離 L = 9.5 m，入口壓力 pu = 50 mbar，最大流量 Q（N）最大 = 200 m3/h。

使用參數 56 設置下一個最高值 （20 s），請參閱第 98 頁（Vp1 的測量時間）。

6.2 關閉證實功能

閉合證明功能監控燃氣電磁閥（V1、V2、V3 或 V4）的閉合狀態。為此，氣體電磁閥上的限位開關將閥門的關閉位置信號發送到BCU。在這種情況下，參數 I073 必須設置為 3，請參閱第 113 頁（輸入 38 的函數）。  參數 A101、A102 或 A103 用于定義必須從中接收關閉位置信號的閥門：A101、A102 或 A103 = 48 （V1）、49 （V2）、50 （V3）、51 （V4），請參閱第 101 頁（傳感器）。

通過使用閉合證明功能檢查關閉位置，BCU 符合 NFPA 85（鍋爐和燃燒系統危險規范）和 NFPA 86（烘箱和熔爐標準）的要求。

程序順序

當在端子 1 處收到啟動信號時，BCU 使用 POC 開關檢查閥門是否處于關閉位置。如果在超時時間為 10 秒（閥門關閉）后，在端子 38 處未從 POC 開關接收到信號，則 BCU 將執行故障鎖定，并顯示故障消息“E c1”。 一旦BCU打開閥門，它就會通過POC開關查詢閥門的打開位置。如果在超時時間為 10 s 后，終端 38 仍從 POC 交換機接收到信號，則 BCU 將執行故障鎖定，并顯示錯誤消息“E c8”。

7 BCSoft

BCSoft 是用于裝有 Windows 操作系統的 PC 的工程工具。BCSoft（從版本4.x.x開始）可以設置設備參數，以便根據特定應用程序進行調整。BCSoft 記錄并存檔設備參數。此外，BCSoft 還提供更多功能。與手動模式結合使用時，過程值概述提供調試支持，以簡化調試過程。在發生故障或服務干預時，可以從設備統計信息和故障歷史記錄中獲取有關故障排除的詳細信息

工程工具BCSoft4的當前版本可在 www.docuthek.com下載。  除了工程工具 BCSoft 之外，PC 和 BCU 之間的數據傳輸還需要一個帶有 USB 連接的光電適配器。如果燃燒器控制單元 BCU 與總線模塊 BCM 400 一起運行，則可以通過以太網進行通信。

8 現場總線通信

PROFIBUS DP、PROFINET 和 EtherNet/IP 是獨立于制造商的工業網絡通信開放標準。它們涵蓋了自動化技術的要求（制造自動化、過程自動化、無功能安全的驅動應用）。它們是用于現場總線通信的總線變體，針對速度和低連接成本進行了優化。

現場總線通信的基本功能是在控制器（例如PLC）和多個分布式設備（例如BCM與BCU）之間交換過程和所需數據。 來自設備的信號以循環方式讀入控制器。在那里，它們被處理，然后再次輸出到設備。

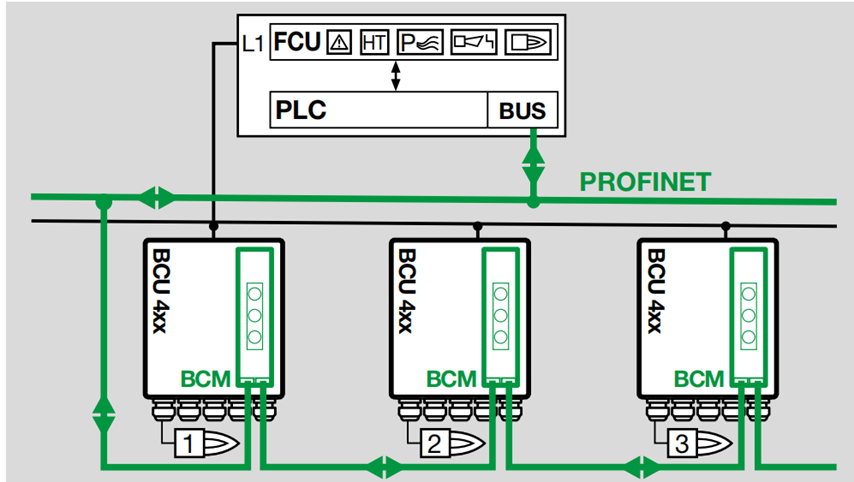

8.1 BCU和總線模塊 BCM

需要可選的總線模塊 BCM 400 將 BCU 集成到標準化的現場總線系統（PROFIBUS、PROFINET 或 EtherNet/IP）中。

控制信號（例如，用于啟動、復位和空氣執行器控制）、來自設備輸入和輸出的信號狀態以及有關設備狀態的信息（運行狀態、火焰信號和當前程序步進）、警告和故障可以通過總線模塊在 BCU 和 PLC 之間同時傳輸。

PROFIBUS BCM 400..B1 的總線模塊在前面有一個 9 針 D-Sub 連接插座，而 PROFINET BCM 400..B2 和 EtherNet/IP BCM 400..B3 的總線模塊在前面有兩個 RJ45 連接插座，用于連接到現場總線。

RJ45 連接插座與內部 2 口交換機組合使用。這使得 BCM 400 與 BCU 一起可以集成到各種網絡拓撲（星形、樹形或線路拓撲）中。滿足自動協商和自動交叉等要求。

安全相關信號和聯鎖（例如安全聯鎖）必須獨立于BCU和保護系統（例如FCU）之間的現場總線通信直接連接。

連接自動化系統和現場設備的所有網絡組件都必須經過相關現場總線使用認證。有關網絡的規劃和結構以及用于PROFINET和PROFIBUS的組件（例如電纜，線路和交換機）的信息，請參閱 www.profibus.com，對于EtherNet/IP，請參閱 www.odva.org。

8.2 配置、規劃

在調試之前，總線模塊必須配置為使用工程工具或BCSoft與現場總線系統進行數據交換。 為此，必須在控制單元上啟用現場總線通信，連接總線模塊 BCM，并在 BCM 集上啟用代碼開關，另請參見第 103 頁（現場總線通信）。

8.2.1 設備主數據文件（GSD），電子數據表（EDS）

設備的技術特性由制造商在設備主數據文件（GSD文件）中描述PROFIBUS和PROFINET，或在電子數據表（EDS）中為EtherNet/IP描述。需要 GSD/EDS 文件才能將設備 （BCU） 集成到 PLC 的配置中。GSD / EDS文件以文本形式包含設備映像，通信屬性和來自設備的所有故障消息，這對于配置PROFINET網絡和數據交換非常重要?？梢赃x擇 GSD/EDS 文件中定義的模塊進行配置以集成設備。總線模塊的 GSD/EDS 文件可從 www.docuthek.com 獲取。集成該文件所需的步驟在自動化系統的工程工具說明中進行了描述。

8.3 PROFINET，EtherNet/IP

除了循環數據交換外，PROFINET和EtherNet/IP現場總線系統還為不經常重復的事件（例如發送設備統計信息）提供非循環數據交換。如果總線通信出現故障或中斷，并且在接通后總線通信初始化期間，數字信號將被解釋為“0”。

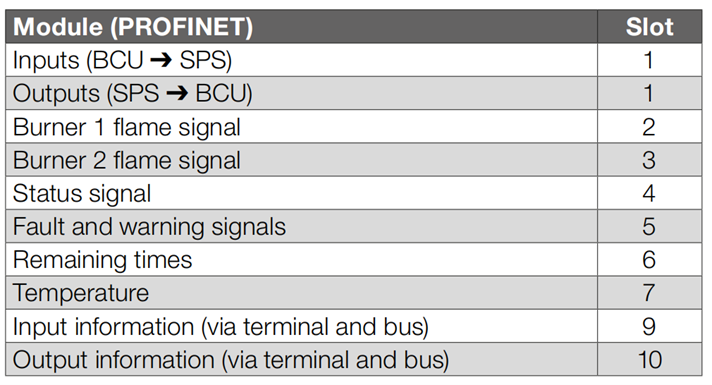

8.3.1 過程數據模塊

PLC與燃燒器控制單元BCU之間數據交換所需的所有模塊如下表所示。

輸入/輸出

來自燃燒器控制單元BCU的數字輸入和輸出信號包括在此模塊中。

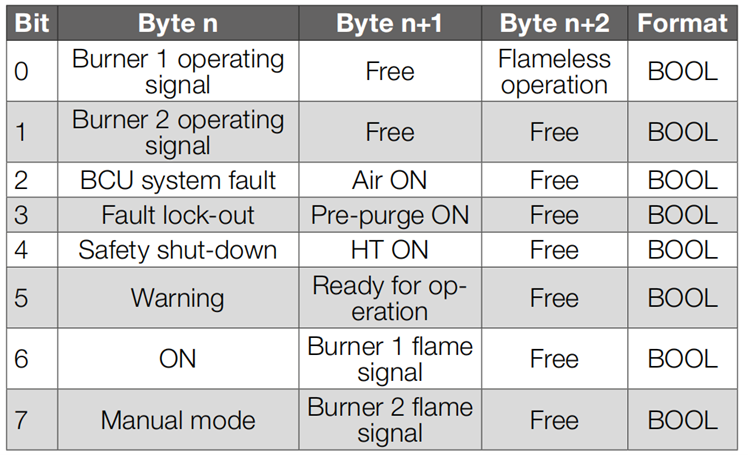

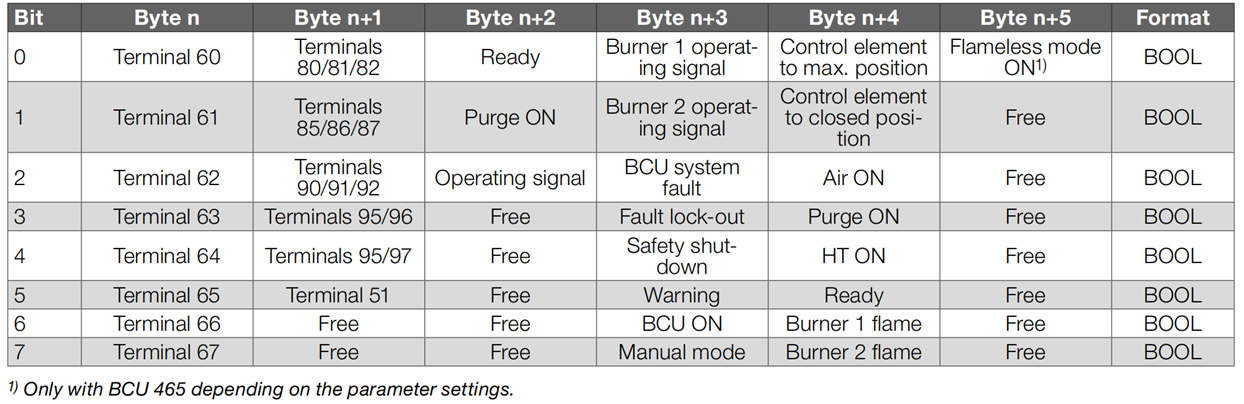

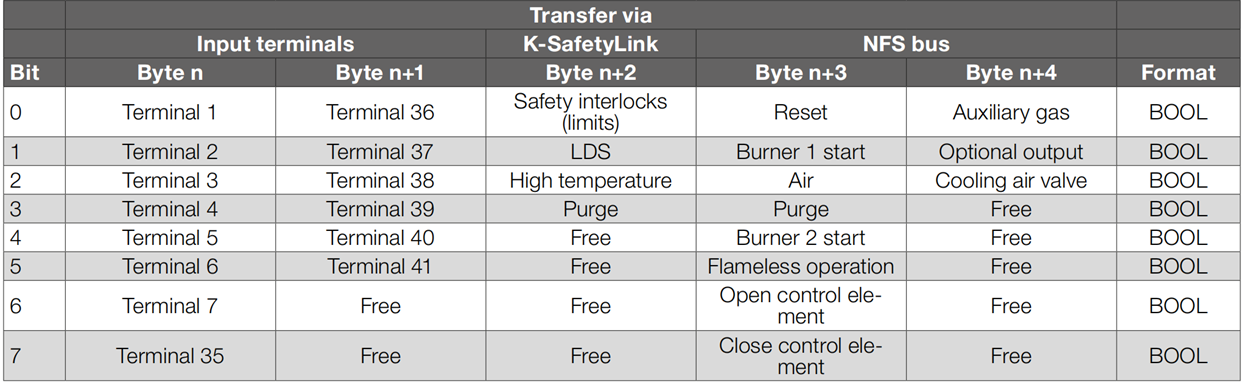

輸入字節 （BCU ? PLC）

輸入字節描述了從BCU傳輸?shù)?span>PLC數字輸入的數字信號。數字信號占用 3 個字節（24 位）

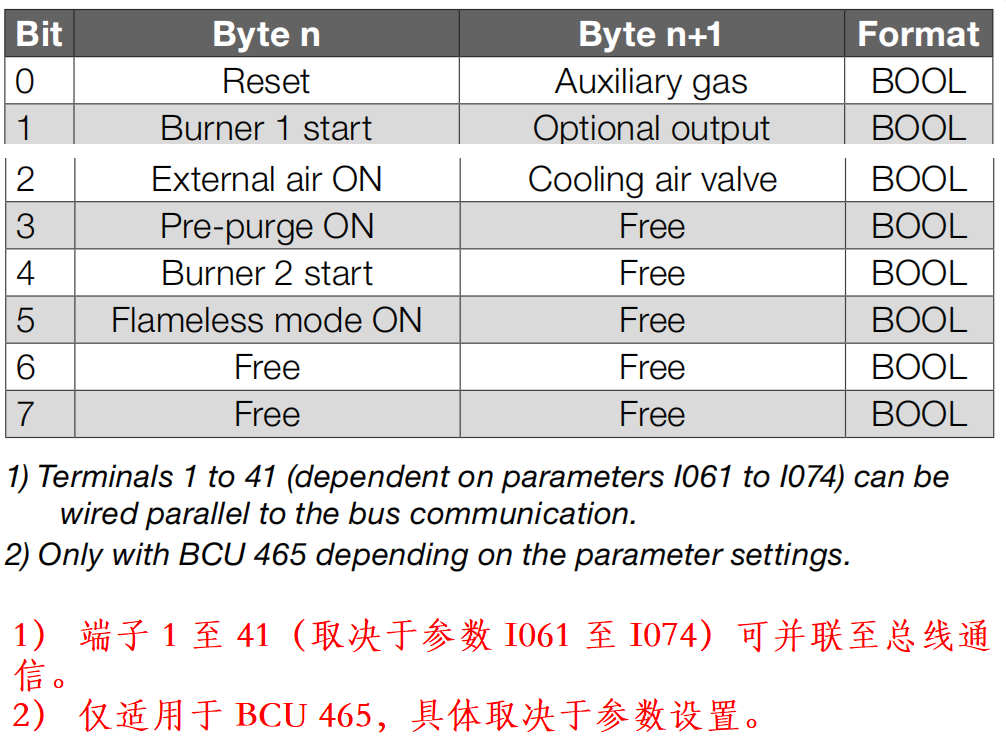

輸出字節 （PLC ? BCU）

輸出字節描述 PLC 輸出到 BCU 的數字信號。用于控制燃燒器控制單元BCU的數字信號占用2個字節（16位）。

端子 1 至 41（取決于參數 I061 至 I074）可并聯至總線通信。這允許使用總線通信的數字信號或端子上的輸入來控制BCU。

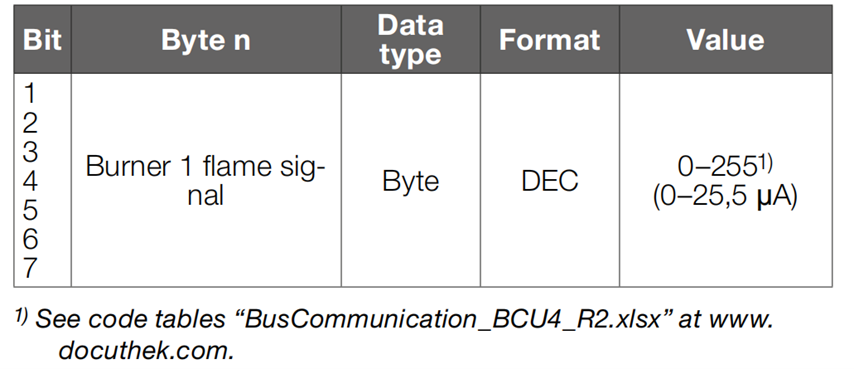

燃燒器 1 火焰信號 （BCU ? PLC）

燃燒器 1 的火焰信號使用此模塊作為模擬值從 BCU 傳輸?shù)?span> PLC。火焰信號占用一個字節，值為 0 到 255（= 火焰信號從 0 到 25.5 μA）。

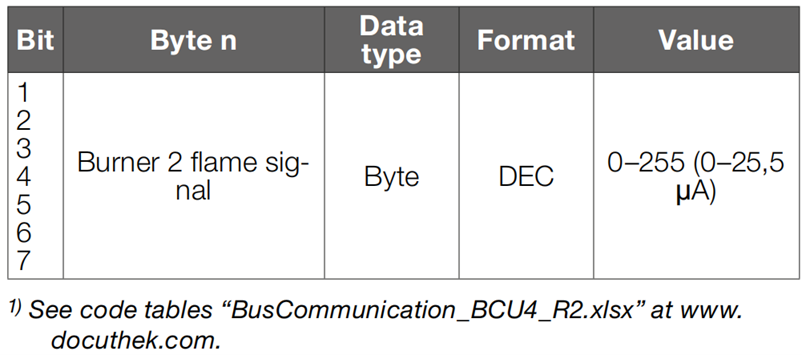

燃燒器 2 火焰信號 （BCU ? PLC）

燃燒器 2 的火焰信號使用此模塊作為模擬值從 BCU 傳輸?shù)?span> PLC。火焰信號占用一個字節，值為 0 到 255（= 火焰信號從 0 到 25.5 μA）。

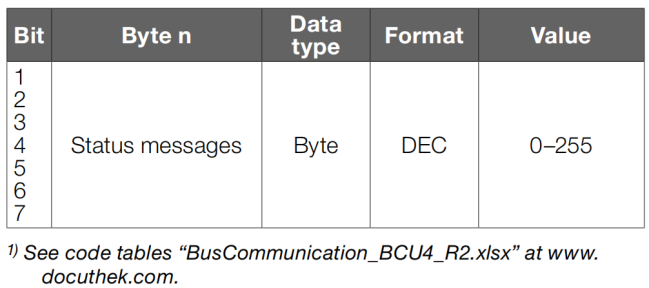

狀態信號 （BCU ? PLC）

該模塊將狀態信號從 BCU 傳輸?shù)?span> PLC。狀態信號占用一個字節（0 到 255）。

每個狀態信號都分配有一個代碼。代碼表“BusCommunication_BCU4_ R2.xlsx”中描述了分配。

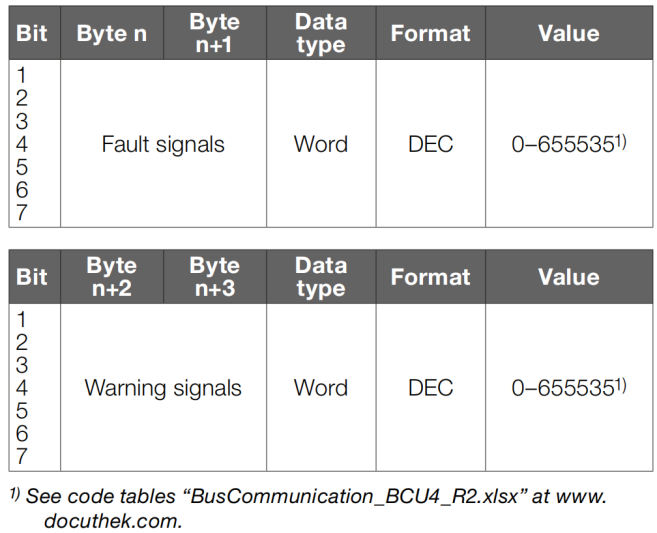

故障和警告信號 （BCU ? PLC）

故障和警告信號使用此模塊從 BCU 傳輸?shù)?span> PLC。故障和警告信號各占一個字。 相同的分配表適用于故障信號和警告信號

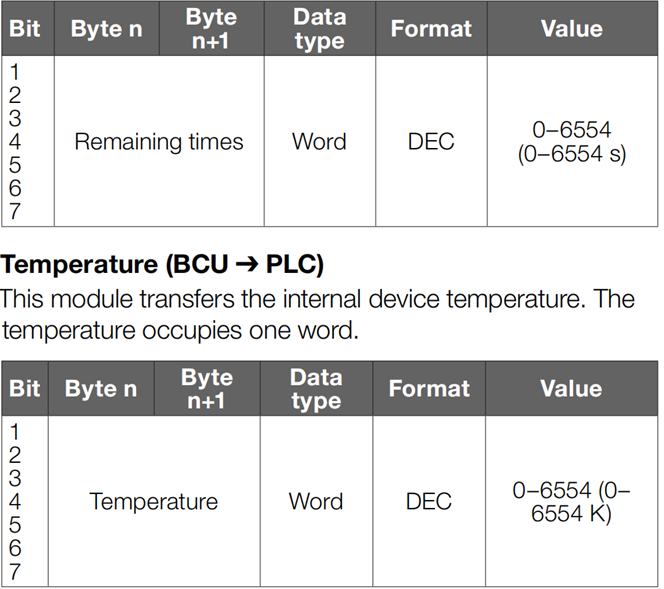

剩余時間 （BCU ? PLC）

該模塊將各種過程的剩余時間從 BCU 傳輸?shù)?span> PLC。剩下的時間占用一個字。

BCU輸入信息（BCU ? PLC）

該模塊將BCU上數字輸入的信號狀態傳輸?shù)?span>PLC

BCU輸出信息（BCU ? PLC）

該模塊將BCU上數字輸出的信號狀態（通過輸出端子和總線）傳輸?shù)?span>PLC

8.3.2 設備參數和統計

借助PLC和BCU之間的非循環通信，可以基于事件讀取有關參數、統計和故障歷史的信息（例如，使用系統功能塊西門子FSB 52 RDREC）。

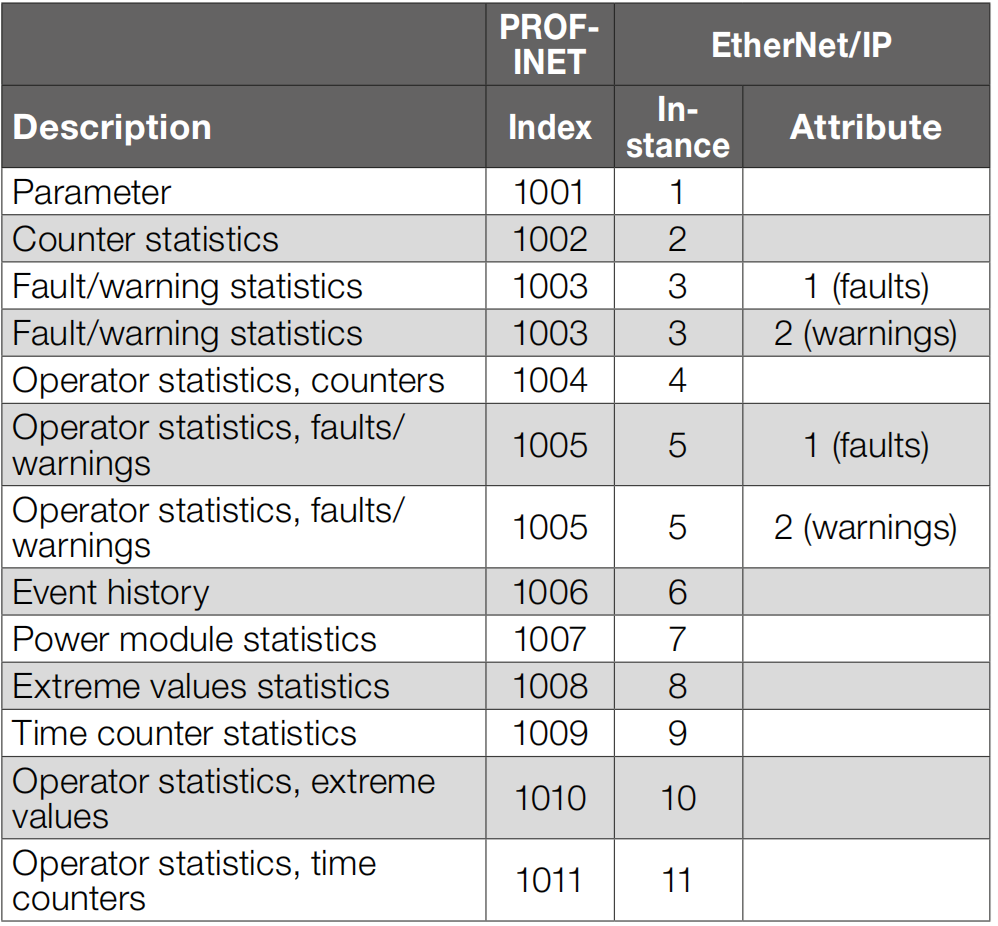

可用的數據記錄在索引（PROFINET）或實例（EtherNet/IP）方面有所不同。索引/實例的內容和說明在代碼表“BusCommunication_BCU4_R2.xlsx”（從 www.docuthek.com 下載）中進行了描述。

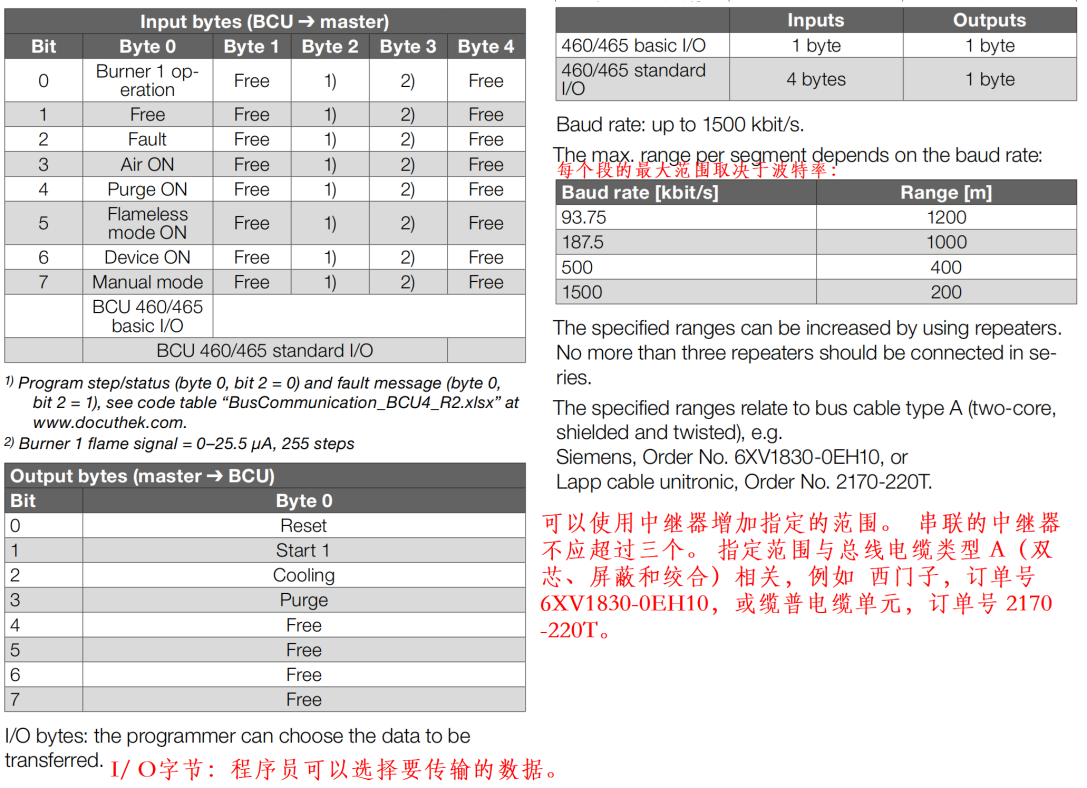

8.4 PROFIBUS

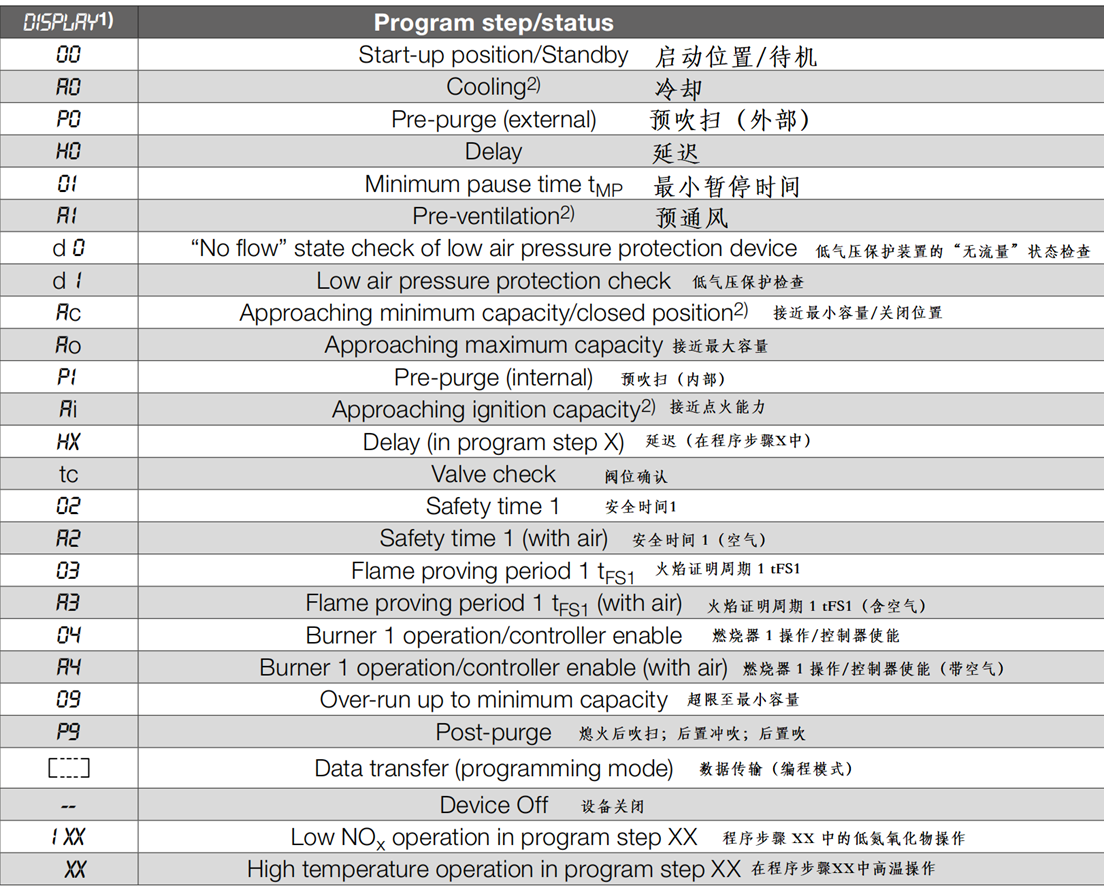

9 程序步驟/狀態

（1） 在手動模式下，顯示屏上有四個點閃爍。

（2） 空氣執行器（控制元件/閥門）打開。

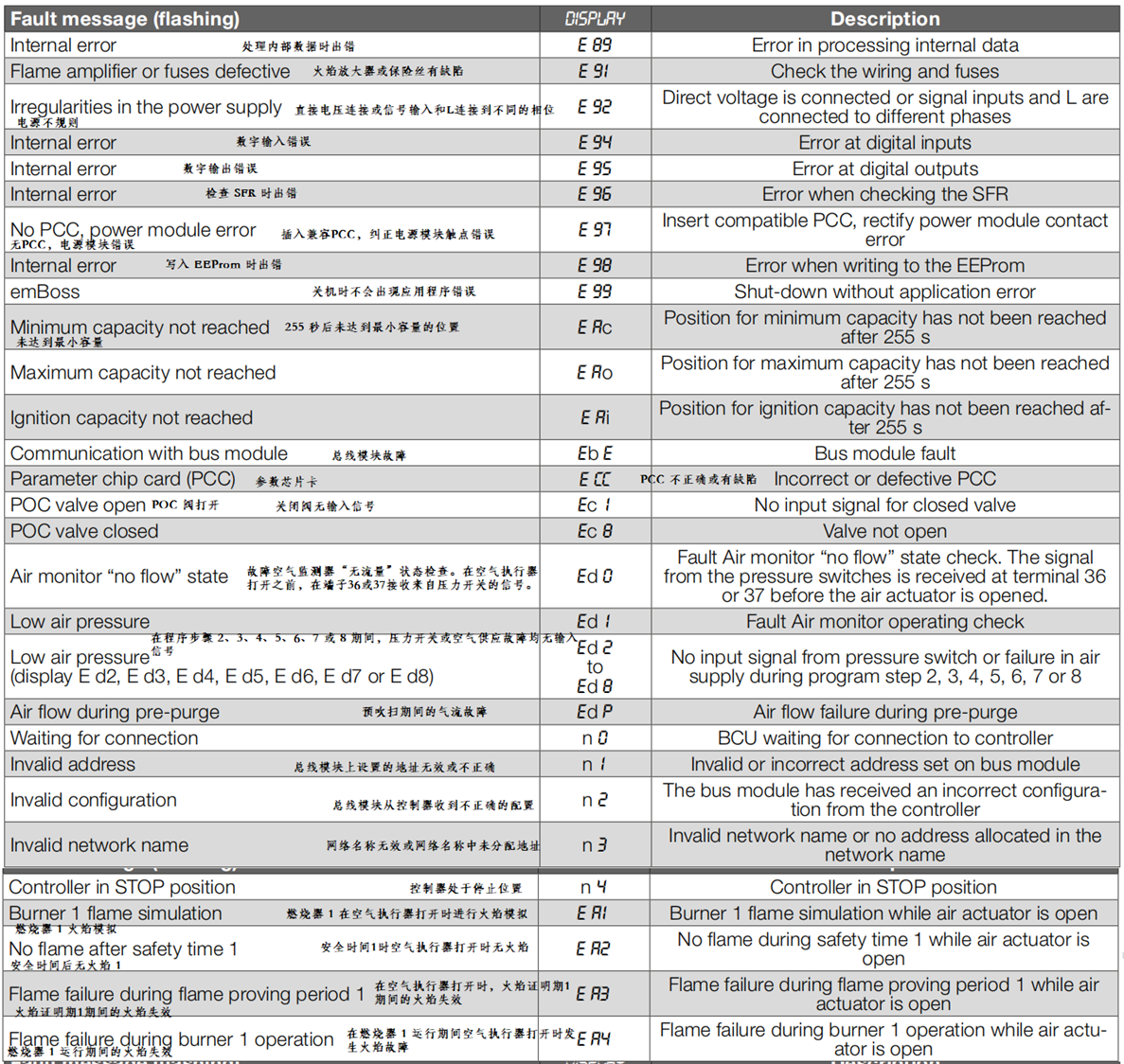

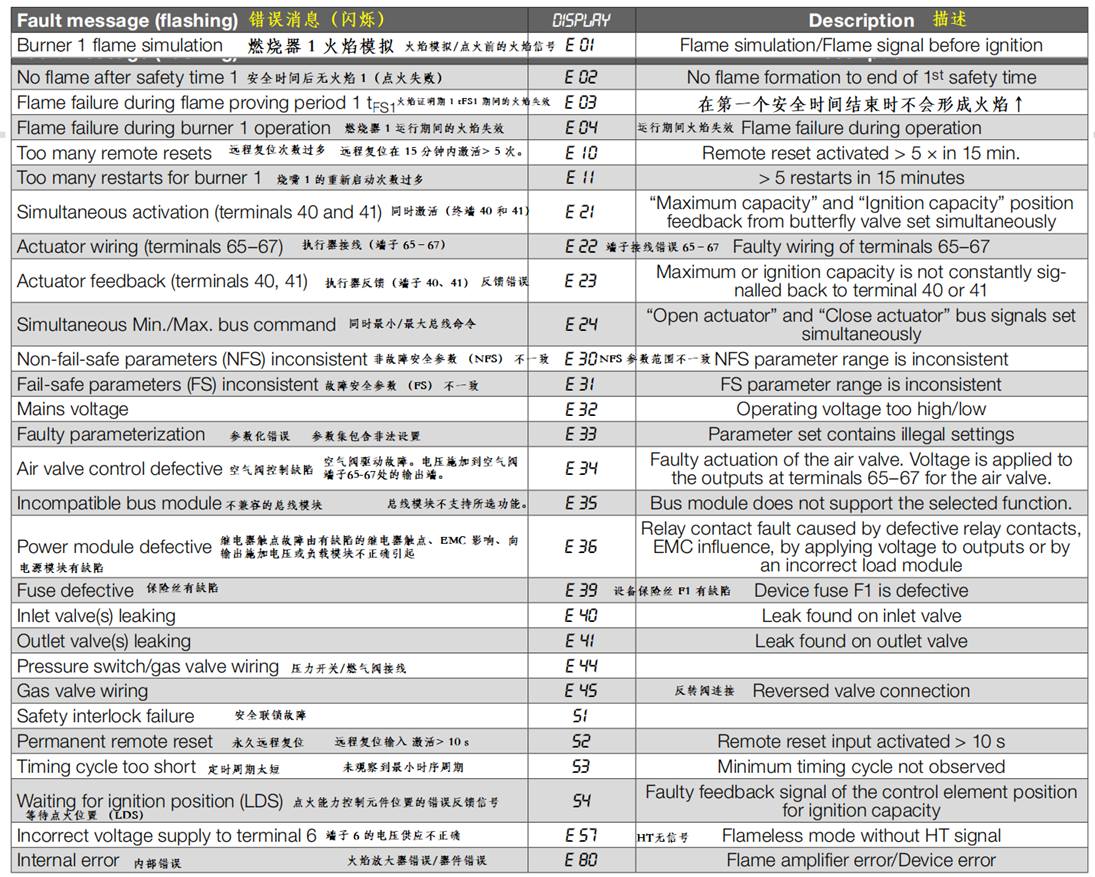

9.1 故障消息

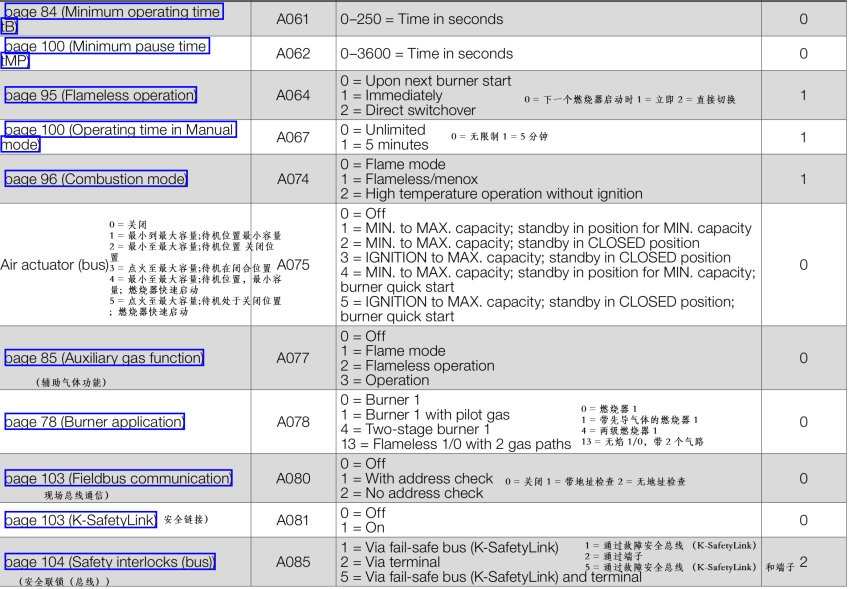

10 參數

對參數的任何更改都將保存到參數芯片卡中。

10.1 應用參數

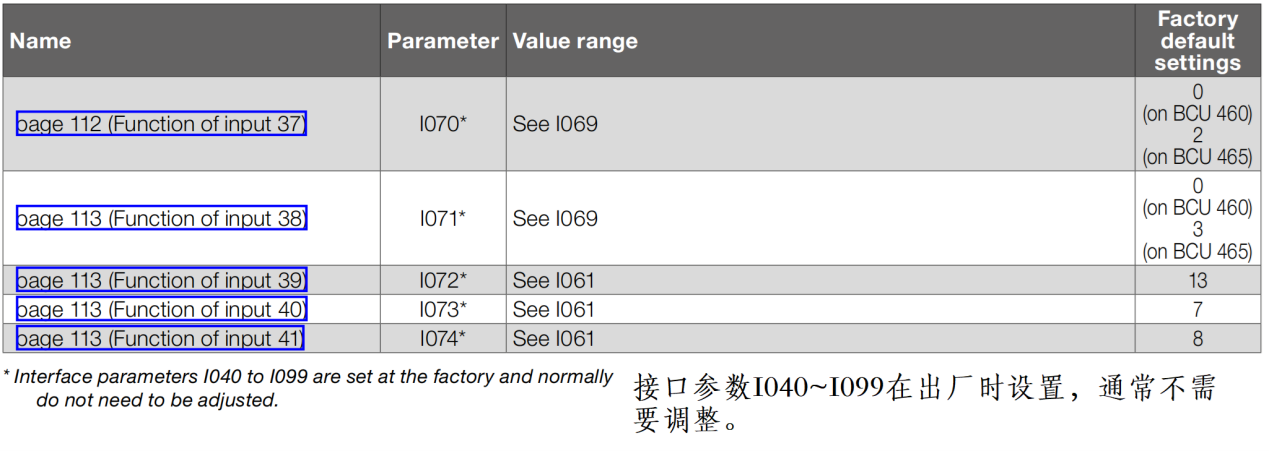

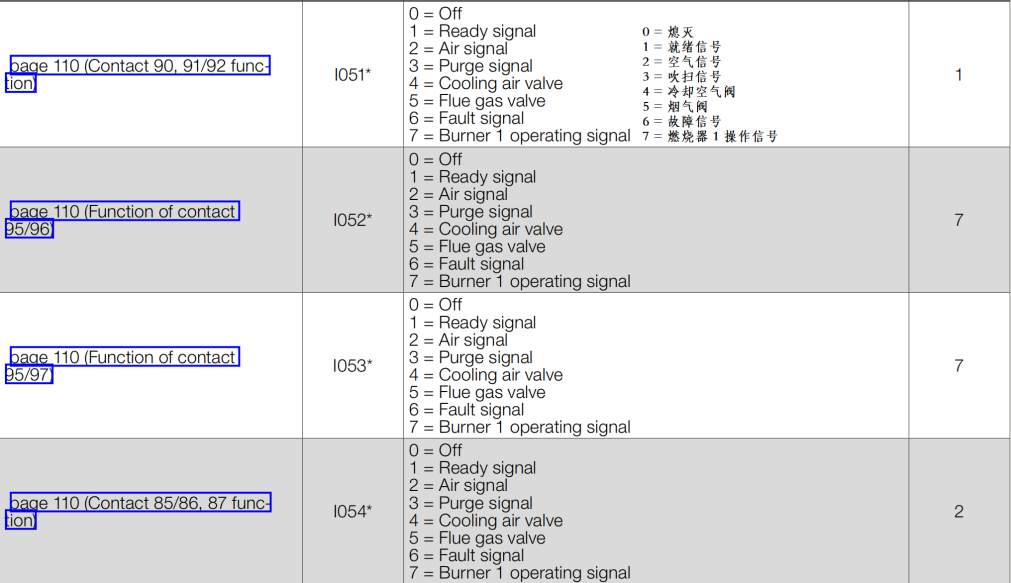

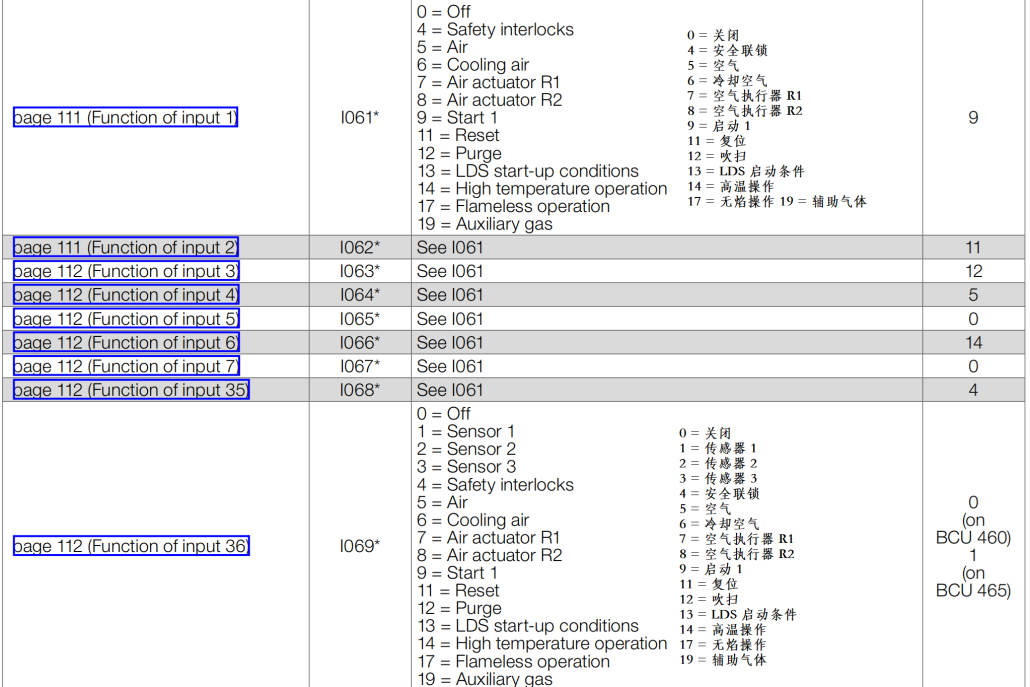

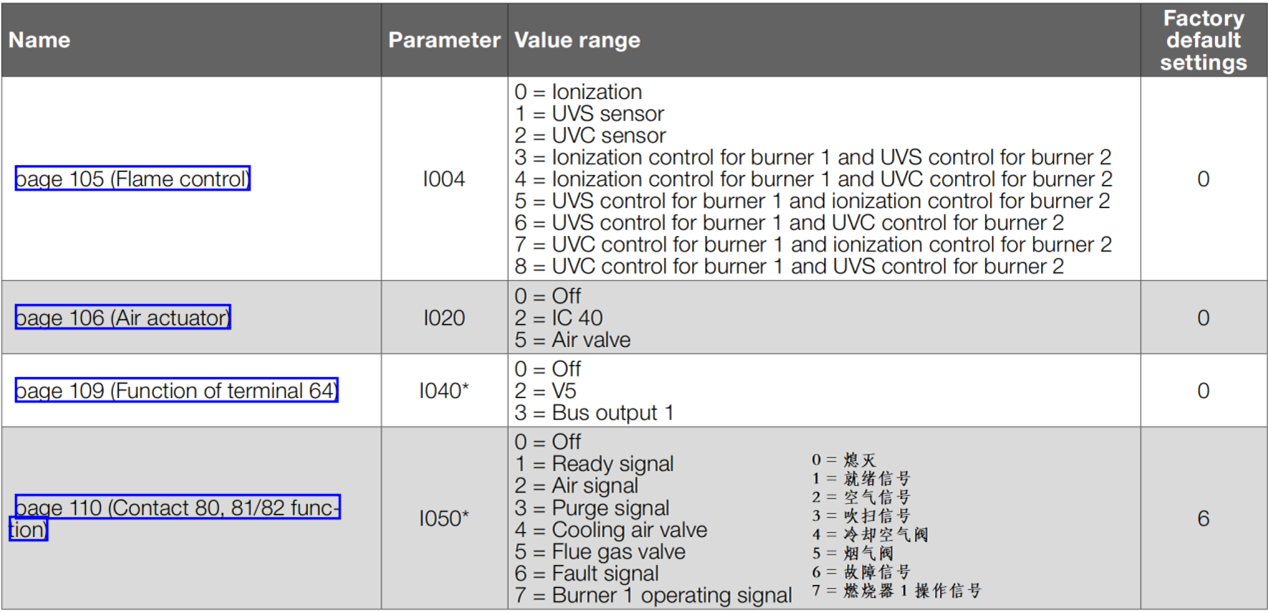

10.2 接口參數

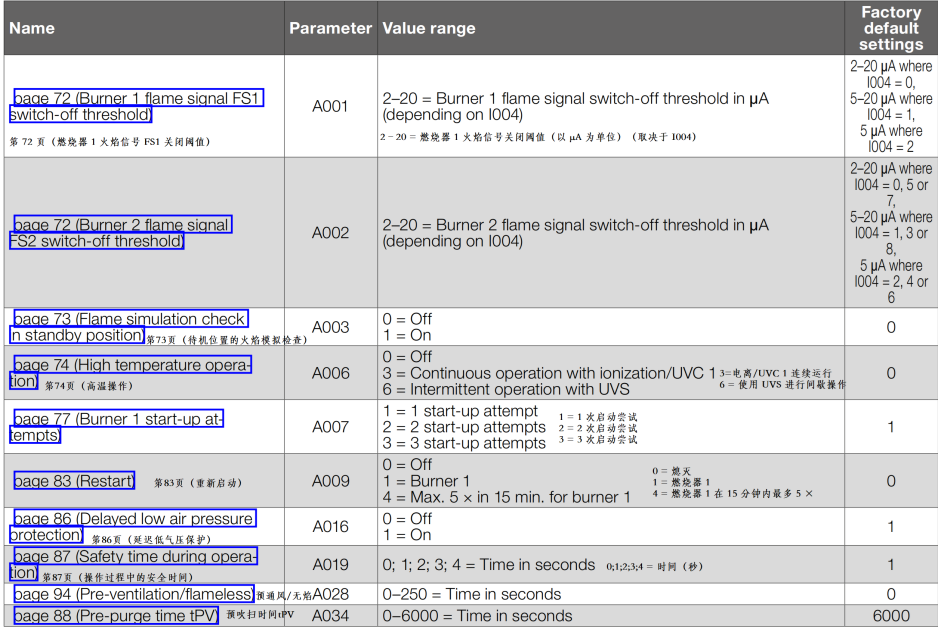

10.3 掃描參數

在操作過程中，四位7段顯示屏顯示程序步驟/狀態。 除了火焰信號和故障歷史之外，BCU的所有參數都可以通過反復按下復位/信息按鈕（1秒）按數字順序掃描。 參數顯示在最后一次按下按鈕后 60 秒或通過關閉 BCU 結束。 當電源開關關閉時BCU 顯示 -- 。當BCU關閉或顯示故障或警告時，無法掃描參數。

10.3.1 火焰控制

BCU配有兩個OR連接的火焰放大器，每個放大器使用火焰棒或紫外線傳感器評估燃燒器是否向火焰放大器提供足夠的火焰信號。

10.3.2 燃燒器 1 火焰信號 FS1 關閉閾值

參數 A001 燃燒器控制單元檢測到火焰的靈敏度可以使用參數 A001 進行設置。 一旦測得的火焰信號低于設定值（2至20 μ A），BCU就會在安全時間過后啟動期間或在運行期間安全時間過后運行期間執行故障鎖定（參數A019）。  例如，在紫外線控制的情況下，如果要監測的燃燒器受到其他燃燒器的影響，則可以增加此值。

燃燒器 1 的火焰信號關閉閾值的可調范圍取決于接口參數 I004 第 105 頁（火焰控制）的設置：I004 = 0（電離控制）：2–20 μA，I004 = 1（使用 UVS 傳感器控制）：5–20 μA，I004 = 2（使用 UVC 傳感器的控制）：5 μA

10.3.3 燃燒器2火焰信號FS2關閉閾值

參數A002 燃燒器控制單元在燃燒器2處仍然檢測到火焰的靈敏度可以使用參數A002進行設置。

一旦測得的火焰信號低于設定值（2至20 μ A），BCU就會在安全時間過后啟動期間或在運行期間安全時間過后運行期間執行故障鎖定（參數A019）。  例如，在紫外線控制的情況下，如果要監測的燃燒器受到其他燃燒器的影響，則可以增加此值。

燃燒器 2 的火焰信號關閉閾值的可調范圍取決于接口參數 I004（火焰控制）的設置：I004 = 0、5 或 7（燃燒器 2 的電離控制）：2–20 μA，I004 = 1、3 或 8（使用 UVS 傳感器控制燃燒器 2）：5–20 μA，I004 = 2、4 或 6（使用 UVC 傳感器控制燃燒器 2）： 5 μA。

10.3.4 待機位置火焰模擬檢查

參數A003

這定義了火焰模擬檢查的瞬間。

參數 A003 = 0：待機位置的火焰模擬檢查。在沒有施加啟動信號（啟動1）的情況下（在所謂的啟動位置/待機期間），進行火焰模擬檢查。這允許燃燒器快速啟動，因為沒有等待時間tW。出廠時A003=0。

燃燒器在啟動前必須關閉至少4秒，才能正確進行火焰模擬檢查。

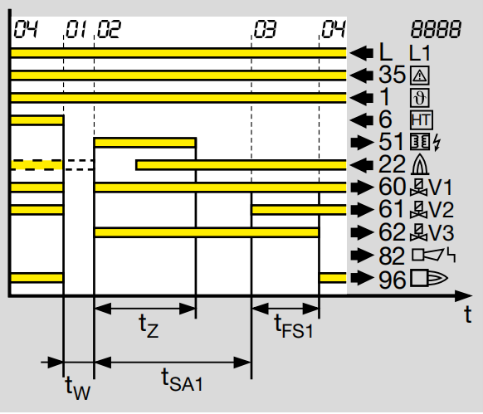

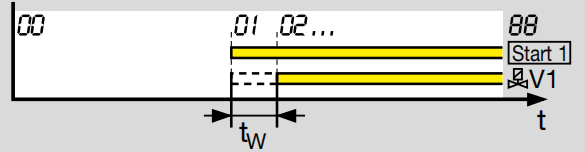

參數 A003 = 1：啟動時的火焰模擬檢查。  火焰模擬檢查是在等待時間tW期間施加啟動信號（啟動1）后進行的。

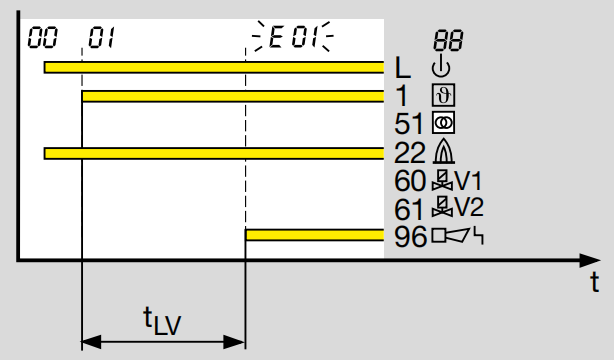

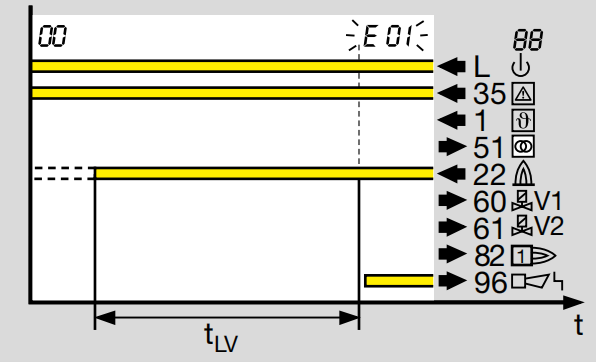

什么是火焰模擬？

火焰模擬意味著將無關信號檢測為不按順序排列的火焰信號。如果BCU在火焰模擬檢查期間檢測到這種無關信號，它將啟動火焰模擬延遲時間tLV25 s。如果多余的信號在此期間消失，燃燒器可以啟動。否則，將發生故障鎖定。E 01在顯示屏上閃爍。  待機位置的火焰模擬檢查（參數 A003 = 0）：         啟動時的火焰模擬檢查（參數 A003 = 1）

燃燒器的火焰模擬檢查始終處于活動狀態，直到閥門 V1 啟用。

10.3.5 高溫工作

參數A006

在750°C以上運行燃燒系統。 The BCU..D1 和 BCU..D2具有故障安全輸入，具有“高溫操作”功能。如果燃燒系統在750°C以上運行，則系統被視為高溫設備（見EN 746-2）。在這里，火焰控制必須運行，直到爐壁溫度超過750°C。  低于750°C，火焰通過常規方式（紫外線傳感器或火焰棒）進行監測。

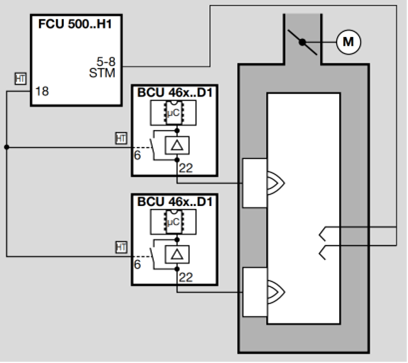

在高溫模式（> 750°C）下，可以使用安全溫度監視器（STM）通過溫度控制火焰，以提高系統的可用性。這意味著沒有不正確的火焰信號，例如來自紫外線傳感器的信號，它將反射的紫外線輻射解釋為無關信號，可能導致故障。

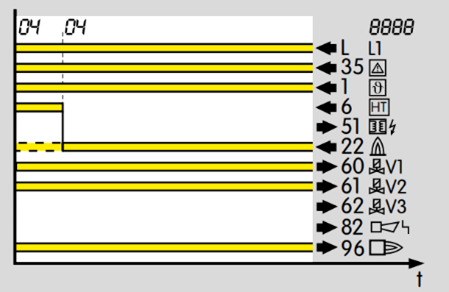

當HT輸入被激活（終端6）時，燃燒器控制單元恢復到高溫模式，即：BCU在不評估火焰信號的情況下運行。設備內部火焰控制系統的安全功能已停用。 在高溫模式下，燃氣閥像往常一樣打開，燃燒器啟動，而不監測火焰的存在。

這種操作模式的先決條件是外部火焰監控裝置通過溫度間接地確保火焰以安全的方式存在。為此，我們建議使用帶雙熱電偶的安全溫度監測器（DIN 3440）。在傳感器不連續或短路、安全溫度監測器故障或電源故障的情況下，必須通過常規方法（紫外線傳感器或火焰棒）再次監測火焰。

電壓可以施加到HT輸入（端子6），以便僅在爐內溫度超過750°C時激活高溫操作。

如果爐膛內的溫度降至750°C以下，則必須斷開HT輸入與電源的連接，然后必須使用火焰控制爐子進行操作。 然后，BCU 將響應，具體取決于設置：參數 A006 = 0：關閉。  高溫模式功能已關閉?；鹧婵刂迫Q于參數 I004 中的設置（使用火焰棒、UVS 傳感器或 UVC 傳感器）。  參數 A006 = 3：電離/ UVC 1 連續運行。

燃燒器保持運行，BCU再次執行火焰控制（建議在電離控制或UVC紫外控制的情況下）。

參數 A006 = 6：使用 UVS 時歇性操作（僅使用 BCU..D1）

BCU 關閉燃燒器并通過火焰模擬檢查重新啟動（建議在使用 UVS 進行紫外線控制的情況下）。 如果在停用高溫模式時不存在火焰信號，則無論參數 A006 如何，燃燒器控制單元都會執行故障鎖定。

10.4 啟動期間的行為

10.4.1 燃燒器 1 啟動嘗試

此參數定義燃燒器 1 可能啟動的最大嘗試次數。 考慮到國家標準和要求，必須澄清是否允許多次啟動嘗試。

根據EN 746-2，只有在系統的安全性不受損害的情況下，才能進行重新啟動。 根據 NFPA 86，不允許多次啟動嘗試。

如果在啟動期間沒有形成火焰，這必然會導致故障鎖定。

如果在啟動期間未檢測到火焰，則根據參數 A007 執行立即故障鎖定 （A007 = 1） 或最多兩次額外的啟動嘗試（A007 = 2， 3）。

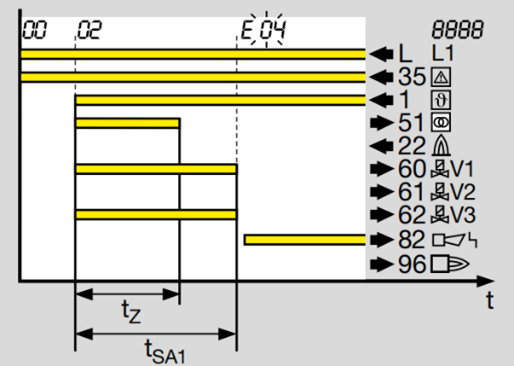

參數 A007 = 1：1 次嘗試啟動。

如果在啟動過程中沒有形成火焰，即在安全時間tSA1結束時沒有檢測到火焰信號，將導致BCU安全關閉，隨后故障鎖定。故障消息 E 04 將在 BCU 顯示屏中閃爍，具體取決于燃燒器操作模式。

參數 A007 = 2、3：2 或 3 次啟動嘗試。

如果在啟動過程中未形成火焰，即在安全時間tSA1結束時未檢測到火焰信號，則 BCU 將關閉燃氣閥并重復啟動。每次啟動嘗試都從參數化的啟動行為開始。  如果安全時間 tSA1 過去時未檢測到火焰信號，即使在上次參數化啟動嘗試之后，也將導致 BCU 安全關斷，隨后出現故障鎖定。故障消息 E 04 將在 BCU 顯示屏中閃爍，具體取決于燃燒器操作模式。

10.4.2 燃燒器應用

參數 A078

該參數使 BCU 能夠根據各種燃燒器應用進行調整。此外，可選的先導燃氣閥（V3）可以參數化，通過該參數化，燃燒器以定義的點火能力啟動。

參數 A078 = 0：燃燒器 1。燃燒器包括兩個閥門（V1、V2）。它們連接到閥門輸出端（端子 60 和 61）。閥門 V1 和 V2 并聯打開以啟動燃燒器，以便將燃氣供應釋放到燃燒器。

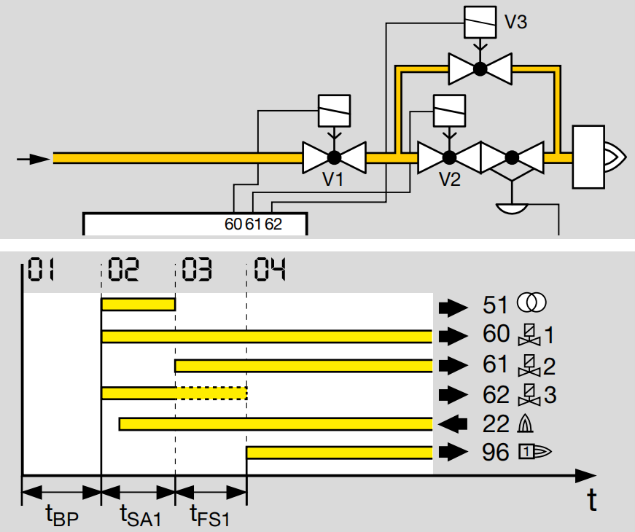

參數 A078 = 1：燃燒器 1 帶先導燃氣。包括三個閥門（V1、V2 和 V3），用于帶先導燃氣閥的燃燒器。它們連接到閥門輸出端（端子 60、61 和 62）。閥門 V1 和 V3 打開以啟動燃燒器。  燃燒器使用燃氣閥 V3 以有限的點火能力啟動。經過安全時間tSA1（程序步驟02）后，閥門V2打開。V3 閥限制了點火能力。在火焰證明期tFS1（程序步驟04）過后，它再次關閉。  對于此應用，必須確保火焰證明周期（參數 A095）設置為≥ 2 s 的值。

參數A078=4：兩級燃燒器1。兩級燃燒器包括三個閥門（V1、V2 和 V3）。它們連接到閥門輸出端（端子 60、61 和 62）。

閥門 V1 和 V3 打開以啟動燃燒器。燃燒器使用燃氣閥 V3 以有限的點火能力啟動。  火焰證明期 tFS1 過后，閥門 V2 打開以啟用第二個氣體級。  如果先前的版本被 BCU 4 替換，則在任何情況下都必須選擇參數 A078 = 4。

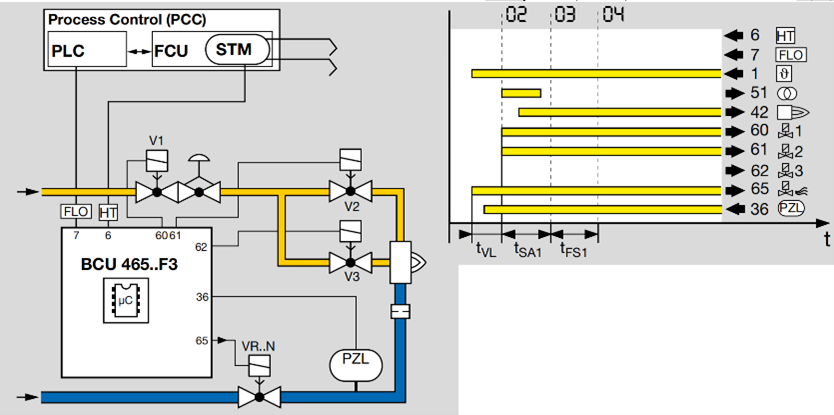

參數 A078 = 13：無焰 1/0，帶 2 條氣路。開/關燃燒器操作，在火焰模式和無火焰模式下具有不同的氣路。

在火焰模式（< 850°C）下，燃燒器按照參數A036中定義的預通風時間tVL按慣例啟動。

從火焰模式到無火焰模式的切換將立即執行，也可以在下次啟動燃燒器時執行，具體取決于參數 A064 中的設置。  要切換到無焰模式，來自 STM（端子 6）的 HT 信號和無焰模式的信號必須由單獨的控制單元（端子 7）提供給 BCU。 在無焰模式（> 850°C）下，燃燒器以參數A028中定義的預通風時間tVLM啟動。  在安全時間 tSA1 期間，使用變壓器不會發生點火。按燃氣閥 V1 和 V3 在安全時間 tSA1 開始時打開。

空氣壓力開關和 IC 的位置通過 BCU 上的端子 36 進行檢查。

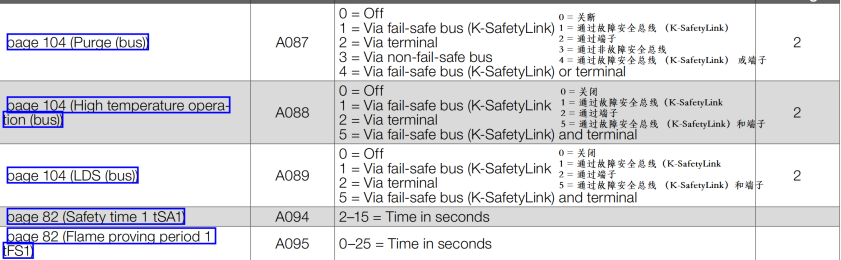

10.4.3 安全時間 1 tSA1

參數 A094

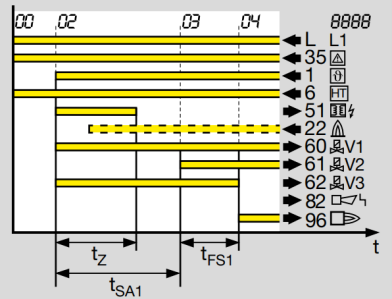

在安全時間 1 tSA1 期間，火焰（先導火焰）被點燃。它可以設置為2到15秒之間。

安全時間 1 從施加 θ 信號（端子 1）開始。閥門在安全時間開始時打開 1.燃燒器1的燃氣閥燃料供應被釋放，以便形成火焰。  如果在安全時間 1 結束時未檢測到火焰，則閥門將再次關閉。根據參數 A007（燃燒器 1 啟動嘗試），BCU 的反應是立即安全關機并出現故障鎖定 （A007 = 1），或者進行一次或兩次額外的啟動嘗試（A007 = 2 或 3）。BCU 最多將完成三次啟動嘗試。  安全時間1必須根據現行國家標準和法規確定。燃燒器應用和燃燒器容量是其主要標準。 如果 θ 信號（端子 1）在安全時間 1 期間熄滅，則在安全時間 1 結束之前，閥門不會關閉。

火焰證明周期 1 （tFS1） 可以參數化，以使燃燒器 1 上的火焰在安全時間 1 過后穩定下來。只有當火焰證明期已過時，BCU才會啟動下一個程序步驟。  火焰證明周期可以設置為0到25秒之間。

10.5 運行期間的行為

10.5.1 重新啟動參數 A009

可以針對燃燒器對重啟進行編程，燃燒器在運行過程中偶爾會顯示不穩定的行為。 此參數確定 BCU 是在運行期間安全關閉后立即啟動故障鎖定還是自動重新啟動。但是，可以檢測到過多的重新啟動。

根據EN 746-2，只有在燃燒器的安全性不受損害的情況下，才能進行重新啟動。 自動重新啟動的先決條件是燃燒器可以重新啟動（如所有操作階段中的預期）。在這種情況下，必須確保由 BCU 啟動的程序序列與應用程序匹配。

參數 A009 = 0：關閉。

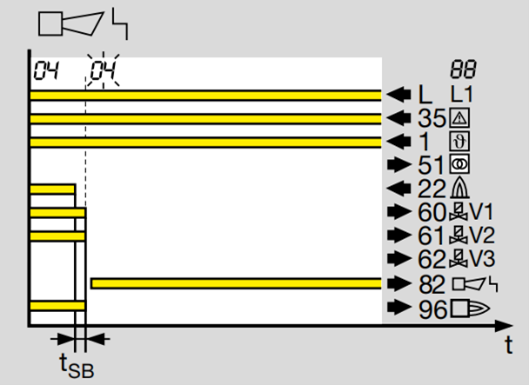

在運行期間發生火焰故障時，將發生安全關閉，隨后發生故障鎖定。

參數 A009 = 1：燃燒器 1。重新啟動功能處于活動狀態

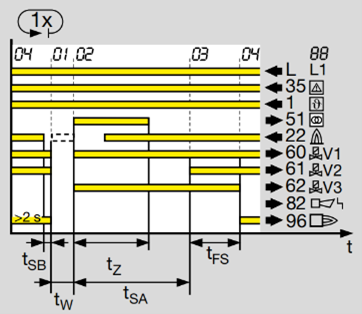

如果在運行期間發生安全停機（最短運行時間為2 s），則在操作tSB期間，閥門關閉，操作信號觸點在安全時間內打開。然后，燃燒器控制單元嘗試重新啟動燃燒器一次。如果燃燒器不起作用，則會發生安全關機和故障鎖定。顯示屏閃爍并顯示故障消息。

 參數 A009 = 4：燃燒器 1 在 15 分鐘內最多重啟5 次。重新啟動功能處于活動狀態，并且還會監視是否過度重新啟動。 在某些情況下，重啟功能可能會連續重復，而不會安全關閉，隨后會執行故障鎖定。如果在 15 分鐘內執行超過 5 次重新啟動，則 BCU 具有安全關機功能，并具有后續故障鎖定選項。

10.5.2 最小運行時間 tB

參數A061

可以定義最小運行時間（0至250 s），以確保加熱設備穩定運行。

如果最短運行時間處于活動狀態，則即使啟動信號失敗，燃燒器操作也將保持到設定時間過去。

一旦達到操作/控制器啟用的程序步驟（顯示04），最短運行時間就開始了。

如果在開始操作/控制器啟用之前啟動信號丟失，例如在預吹掃期間，燃燒器控制單元將直接恢復到啟動位置（待機），并且燃燒器不會被點燃。 最短運行時間可以通過關閉BCU或發生安全停機來取消。

10.5.3 輔助氣體功能

參數A077

端子 1 至 7 或 35 至 41 其中一個輸入必須參數化為輔助燃氣函數（參數 I061、 I062 ...或 I074 = 19）。

一旦端子 1 至 7 或 35 至 41 的輸入端有信號，并且 BCU 正在運行（顯示 04），閥門 V4（端子 63）就會根據參數 A077 打開。

參數 A077 = 0：關閉。閥門未打開。

參數 A077 = 1：火焰模式。在火焰模式下，只要在其中一個端子上接收到輔助燃氣信號并且BCU正在運行，閥門V4就會打開。

參數 A077 = 2：無焰運行。在無焰模式下，只要在其中一個端子上接收到輔助燃氣信號并且BCU正在運行，閥門V4就會打開。

參數 A077 = 3：操作。在火焰和無火焰模式下，只要在其中一個端子上接收到輔助燃氣信號并且BCU正在運行，閥門V4就會打開。

10.6 安全限值

參數A016和A019可用于根據系統要求調整安全限值（低氣壓保護和運行過程中的安全時間）。

10.6.1 延遲低氣壓保護

參數A016

此參數定義在端子 36 處是否在有或沒有氣壓開關信號的情況下發送燃氣使能。如果低氣壓保護處于活動狀態，則可以調整該參數（例如，參數 I069 = 1 和 A101 = 1 至 7）。 使用氣敏確保最小氣壓。例如，氣壓開關連接到端子36，而用于助燃空氣的空氣執行器則打開。

可以使用參數A016設置低氣壓保護裝置的激活和關閉特性。如果氣壓低于空氣傳感器上設定的值。氣壓開關，端子36的信號中斷，BCU根據參數設置啟動反應。當空氣執行器關閉時，將檢查空氣壓力開關（PDZ）的“無流量”狀態（默認位置）。

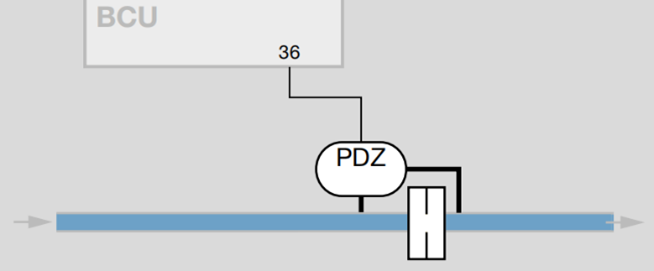

如果氣流監測處于活動狀態，則還要檢查氣流監測壓力開關（PDZ）的“無流量”狀態。

參數 A016 = 0：關閉。氣壓監測立即進行。只有當從氣壓開關接收到信號時，氣體才會釋放出來。參數 A048（空氣執行器控制）必須設置為 1 才能實現此功能（具有第 1 級氣體的空氣）。

參數 A016 = 1：開。在延遲至參數A042中設置的最大運行時間后，或直到執行器確認最大容量的位置后，將監測氣壓。

10.6.2 運行過程中的安全時間

參數A019

參數A019 = 0;1;2;3;4：以秒為單位 運行期間的安全時間是BCU在運行期間發生火焰故障或安全電流輸入（端子36，37和38）中斷后需要停止燃料供應的時間。安全時間可以設置為 0 到 4 秒之間，步長為 1 秒。延長運行期間的安全時間可提高短時信號衰減（例如火焰信號衰減）情況下的燃燒器可用性。 必須滿足國家標準和法規的要求。 根據 EN 298，火焰失效的最長反應時間不得超過 1 秒。特定的應用標準可能允許其他值。 根據EN 746-2，運行期間燃燒器的安全時間（總關閉時間）不得超過3秒。 根據 NFPA 86 第 8.10.3 節*，最大火焰失效響應時間應≤ 4 秒。

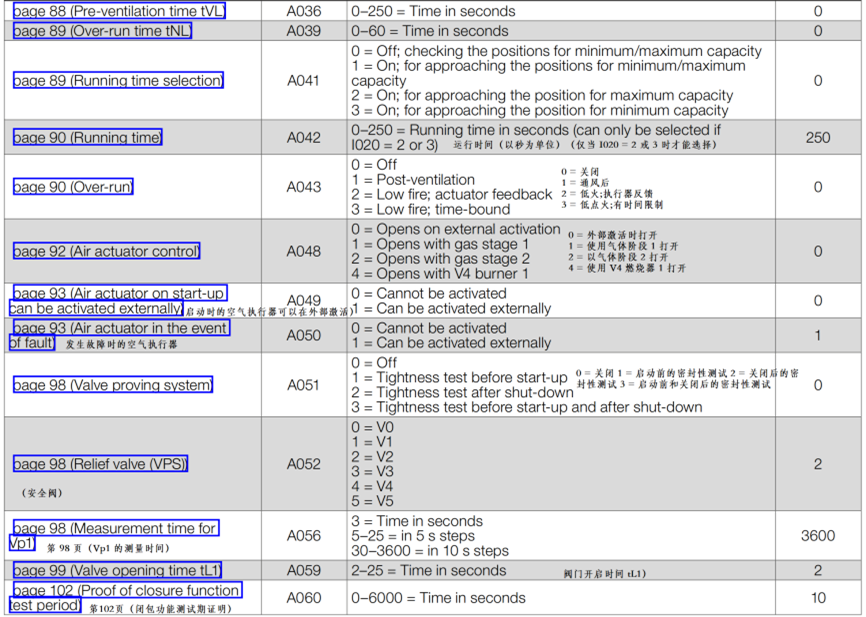

10.7 空氣控制

10.7.1 預吹掃時間 tPV

參數 A034

只有當已確保燃燒室和連接區域以及煙氣管道中易燃組分的濃度低于燃氣可燃性下限值的25%時，才可能發生燃燒器啟動。

通常，預吹掃由保護系統（FCU）執行，以確保符合這些要求。 參數 A034 確定安全停機后進行預吹掃的時間（0 至 6000 s）。 通過此功能，燃燒器的燃燒室可以在符合標準（例如，基于EN 676，EN 746-2，NFPA 85或NFPA 86）的安全關閉后進行吹掃，特別是在管狀燃燒器上。

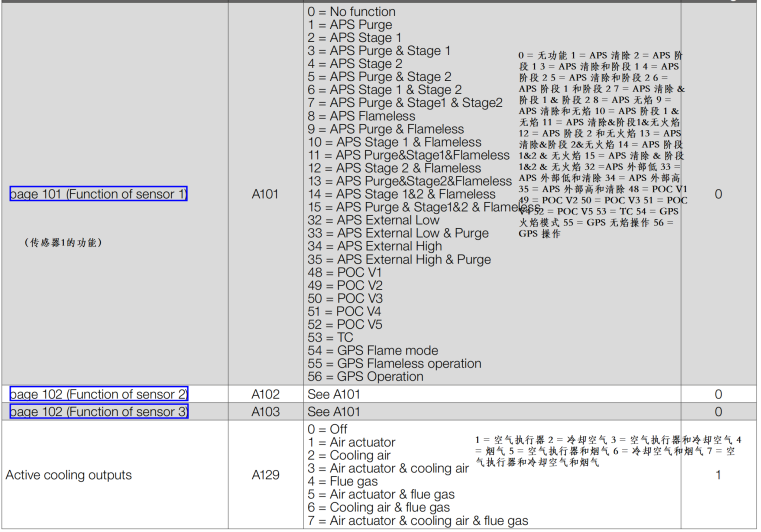

這項任務不是由中央保護系統實現的，而是由BCU 465實現的。 對于參數化壓力開關（例如傳感器 1 的功能，參數 A101 = 1、3、5、7、9、11、13 和 15），一旦所有使用的壓力開關都已切換，就會計算預處理時間。如果沒有壓力開關，一旦空氣執行器達到吹掃位置，預購時間就開始了。

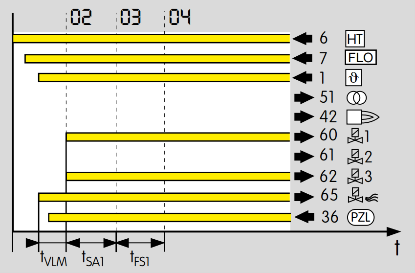

10.7.2 預通風時間 tVL

參數 A036

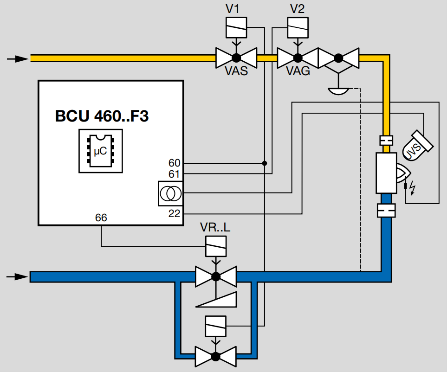

此參數用于定義空氣閥在正常啟動前打開的時間長度。此時間可用于預吹掃。適用于從全空氣容量開始的燃燒器。 可在 0 至 250 秒之間調節。

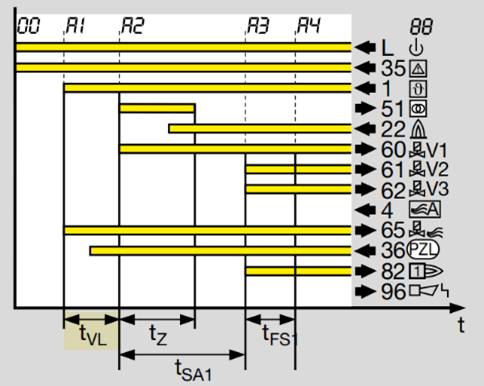

在施加啟動信號（θ）并且成功進行火焰模擬檢查和“無流量”狀態檢查后，空氣閥打開。在可編程預通風時間tVL到期后，燃燒器的啟動在不中斷空氣供應的情況下開始。

此示例序列的參數設置：A048 = 1;A036 > 0，另見第 86 頁（延遲低氣壓保護）。在壓力開關切換之前，燃氣閥不會打開。

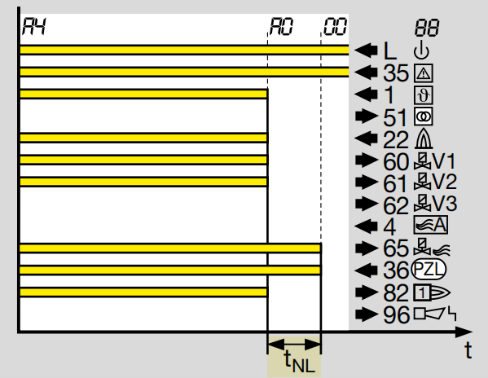

10.7.3 超運行時 tNL

參數 A039

在受控關閉啟動信號（θ）后，空氣閥在編程時間（0至60秒）內保持打開狀態。燃燒器控制單元在超限時間tNL過后關閉執行器（空氣閥，執行器）。

10.7.4 運行時間選擇

參數 A041

參數 A041 = 0： 關閉;檢查位置的最小/最大容量。返回已達到最小和最大容量位置的信號，并以最大 250 s 的超時時間進行監視。

當達到該位置時，BCU將啟動下一個程序步驟。 參數 A041 = 1： 開;用于接近最小/最大容量的位置。使用參數 A042 設置的運行時間用于接近這些位置，請參閱第 90 頁（運行時間）。經過此時間后，BCU 將啟動下一個程序步驟。

參數 A041 = 2： 開;用于接近最大容量的位置。使用參數 A042 設置的運行時間被激活以接近最大容量的位置，請參閱第 90 頁（運行時間）。經過此時間后，BCU 將啟動下一個程序步驟。接近最小容量的位置會發出信號并進行監控。

參數 A041 = 3： 開;用于接近最小容量的位置。未返回已達到最小容量位置的信號。使用參數 A042 設置的運行時間被激活以接近最小容量的位置，請參閱第 90 頁（運行時間）。經過此時間后，BCU 將啟動下一個程序步驟。接近最大容量的位置會發出信號并進行監控。

10.7.5 運行時間

參數 A042

此參數可用于調整空氣閥緩慢打開和關閉情況下的行為。運行時間從空氣執行器關閉時開始。在受控關閉、啟動嘗試、重新啟動、冷卻或吹掃后，燃燒器的重新啟動將延遲到運行時間結束。運行時間過后，如果施加啟動信號（θ），則燃燒器啟動。

應調整時間，以便將系統設置為點火位置，即在啟動啟動之前關閉空氣執行器。

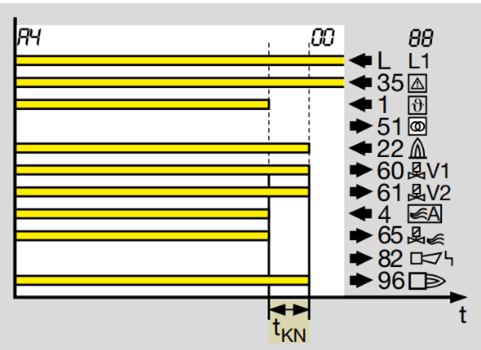

10.7.6 超限

參數 A043

超程 （tKN） 支持具有氣動空氣/燃氣比控制系統和開/關控制的應用。使用超程功能可降低爐內氣氛中的O2含量。

參數 A043 = 0：關閉。不執行超限。在開/關控制的情況下，由燃氣體閥快速關閉，燃氣回路立即關閉?？諝饣芈逢P閉得更慢。在此期間流入的空氣增加了燃燒室中的O2含量。

參數 A043 = 1：通氣后（使用 BCU/LM..僅限 F1）。燃氣供應將關閉?？諝庠诰幊坛掷m(xù)時間內繼續供應，具體取決于參數A039（在火焰模式下）或A139（在無火焰模式下）。

參數A043 = 2：低火超限，直到執行器反饋。空氣執行器在受控關閉時以停用的啟動信號關閉。燃氣閥在編程持續時間內保持打開狀態，具體取決于參數 A039（在火焰模式下）或 A139（在無火焰模式下）或直到空氣執行器關閉。燃氣閥在發生火焰故障時立即關閉。

超載期間的火焰故障不會導致故障鎖定。

參數 A043 = 3：低火力超限，有時間限制。

燃燒器最初被關閉到低功率，并根據參數A039（在火焰模式下）或A139（在無火焰模式下）在編程的持續時間內保持運行。火焰控制仍在運行。必須確保不會產生多余的燃氣。

10.7.7 空氣執行器控制
