krom燃燒器在管路中按照空氣流向包括哪些配件？

來源：原創瀏覽量：載入中...發布時間：2021.08.16

krom燃燒器在管路中按照空氣流向包括哪些配件？

1. 壓力表 KFM 及壓力表保護按鈕 DH：就地顯示風機出口空氣壓力。DH 為壓力表保護按鈕，需要顯示壓力時按下，松開后壓力表歸零，避免高壓氣體長期頂在壓力表內彈簧上，造成顯示誤差。

2. 空氣低壓保護壓力開關 DG：監測風機出口的空氣壓力，設定監測的低限，一旦出現壓力過低，會有開關量輸出到上位機的安全聯鎖系統。

控制系統：

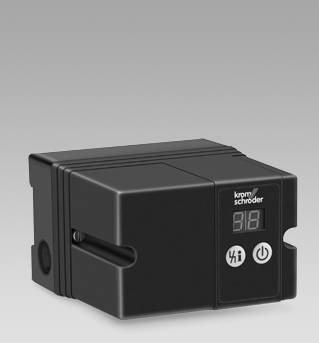

1. 燒嘴控制器 IFD 258：IFD258接收點火焰信號執行點火程序，打開燃?xì)夤苈冯姶砰y VG， 同時給點火變壓器 TGI 供電，在燒嘴漩流片處打火，點火后經過火焰安全驗證時間3-5s，IFD258接收火焰信號（火焰信號可以由離子棒也可由紫外線探頭提供），則 IFD258 停止給點火變壓器 TGI 的供電，進入正常的火焰監測；如果火焰沒有點著或故障熄滅后，IFD 258 立即關閉燃?xì)怆姶砰y VG，切斷燃?xì)夤┙o，同時輸出報警信號。

2. 點火變壓器 TGI：由燒嘴控制器控制，通過點火電極在燒嘴漩流片處打出電火花點火。

3. 脈沖控制器 MPT 700 系統：接收溫控表輸出的單路或雙路 4～20mA 連續信號， 并會根據信號的強弱自動轉換成總數量為 8 組的開關量脈沖信號，實現脈沖的燃燒。

4.連續控制則由溫控表（或PLC）輸出的 4～20mA 信號控制調節閥DK+GT,進而控制空燃比例閥GIK實現空氣與燃?xì)獾谋壤{(diào)節以及燒嘴功率調節。
